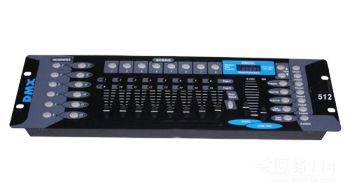

DMX-512系列燈光控制臺簡易操作步驟
一,電腦燈程式(場)的編輯,對應控制臺面板
按[BLACK]鍵,使該LED熄滅:
掃[EDIT/RUN]鍵,使該LED亮,進入編程狀態:
按數字(P1—P12)中任意鍵一次,選擇要編程的程式(場)編號,顯示在LCD的Chase[
]中.
再按數位(P1—P12)鍵,選擇受控的電腦燈,使用權之對應的LED燈亮,若對應指示燈不亮,則表示該燈未選中,不受第5步的影響.
推動(CH1—CH8)調節電腦燈各對應通道資料,或按SA/SB鍵,推動CH9—CHD16調光對應的電腦燈效果(如果已經設置了X,Y運動方向掃描通道轉移,則其中有兩個直滑電位器推杆不起作用,您可操縱右下角搖擺電器獲取資料.)
重複4,5步,調節其他電腦燈,使之所需電腦燈場景達到預定效果.
推動[SPEED],[CROSS]電位器,調節好場景停留時間及場景過渡時間.
按[ + ]
,記憶此步場景效果,並進入下一步編輯.(若按[
- ] 鍵,可查看上一步的場景,重複4,5,6,7步修改,再按[
+ ]貯存.)
重複4-8步,編輯其他場景(程式步).
按[EDIT/RUN]鍵,使該對應指示燈熄滅,記憶並退出編輯狀態,進入運行狀態.
重複2-10步,編輯其他程式場.
二,電腦燈編程的運行
按[EDIT/RUN]鍵,使該對應LED燈熄滅.
按數位鍵(P1-P12),選擇程式(場)編號,使之運行,若該程式(場)未被編輯,則按此鍵號時對應的LED燈不亮.
調節[SPEED]及[CROSS]電位器,改變場景與場景之間的停留時間及場景漸變運行速度,若[SPEED]或
[CROSS]電位器處於下部份AUTO區域,則自動運行已編輯好的場景停留及場景過渡時間.
按[CROSS
MODE]鍵,可轉換運行模式,詳見:九,雙功能鍵區說明
若想執行手動或自動混合運行程式,則可按下述步驟設定運行.
首先釋放通道:按[CHANNELS]鍵,再按(P1—P8)鍵(或按[SHIFT],再按PCH9—PCH16),釋放對應通道,把F變成O,最後再按[CHANNELS]鍵,記憶退出.(F:代表該對應通道,在程式運行中不,接收手動資料,受已編程式控制.O:代表該對應通道在程式運行中,已不再受程式控制,接受手動推子資料.)
選好要運行釋放通道的燈:按[MANUAL]鍵,再按(P1—P12)鍵,選出要執行手動控制的燈號,隨機推動相應已釋放好的電位器推子,執行手動+自動混合運行程式,按
[MANUAL]退出手動選擇.
按[BLACK]可使運行程式(場)做暫停/啟動選擇,對應鍵LED燈滅時則輸出運行正常.
三,特殊場景表現,在運行程式狀態下(即[RUN/EDIT]鍵對應指示燈熄滅),按[RUN
SCENE]鍵,再按P1—P12中任意鍵,可調出已編程的第1號程式場中的前12個場景,所以我們建議第1號程式場的前12個場景在編程時,最好有特殊定義,可作一些特技表演效果.
四,如何設置,取消搖滾桿電位器,,設置搖滾桿電位器設置
: 按[RUN/EDIT]鍵,使該指示燈點亮,緊接著按[SET
X/Y]鍵,根據液晶屏的提示,從(P1-P8)或按SA/SB鍵,從(PCH9—PCH16)中選取出兩個對應電腦燈X,Y運行方向的掃描通道,轉移到脹搖滾杆電位器去控制綠色指示燈,隨即點亮,如果輸入錯誤,按[DELETE]鍵取消輸入,重新鍵入正確的對應通道,再按[SET
X/Y]鍵記憶退出.
取消搖滾桿電位器設置:在[SET
X/Y]狀態下,按[DELETE]清除輸入資料,綠色指示燈隨即熄滅,再按[SET
X/Y]鍵記憶退出.
五,常規調光控制
點控:按動P13-P24控制調光的206-217通道,指示燈亮時表示輸出100%,指示燈滅時輸出0%.
分控:在非編程狀態下,按SCAN/LIGHT鍵使指示燈亮,進入調光狀態,按SA/SB/SC選擇調光控制的通道頁面,推動推子區的各個推子調節調光輸出. |
